三相異步電動機的直接啟動控制

三相異步電動機的直接啟動控制
一、操作所需電器元件明細表
代號               規(guī)       數(shù)量 備注
QF 低壓斷路器 DZ108-20/10 0.63-1A 1只
FU 直插式保險座 RT14-20/2A 配熔體3A 3只
M 三相鼠籠式
異步電動機
WDJ24 UN380V(Y) 1臺


二、電路圖


1a

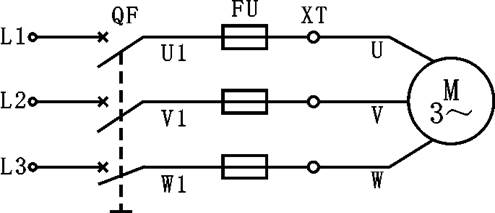

電路圖如圖1(a)所示,該線路簡單 、元件少,低壓斷路器中裝有用于過載保護的雙金屬片熱脫扣器,熔斷器主要作短路保護。因此,該線路對于容量較小,起動不頻繁的電動機來說,是經濟方便的起動控制方法。

三、安裝與接線

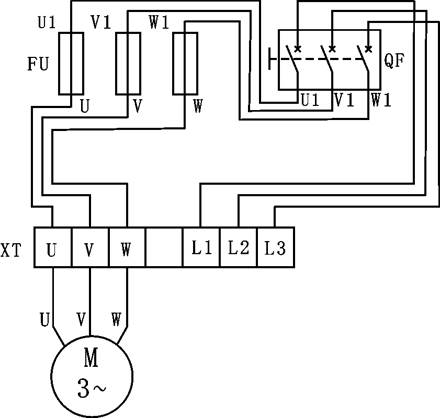

接線圖如圖1(b)。

1b

按圖1(b)的布置要求,在本裝置WD-22掛板上選擇熔斷器FU、開關QF及端子排XT等器件。電機M放在桌面上,安裝的動力電路采用黑色接線,保護導線PE采用黃綠雙色線,用專用的導線把接線端子排的L1、L2、L3三個插頭分別插進電源控制屏的L1、L2、L3插頭。安裝后應符合第二章的要求。

四、檢測與調試
確認安裝牢固、接線無誤后,先接通三相總電源,按下“啟動”按鈕,再“合”上QF開關,電機應正常起動和平穩(wěn)運轉。若熔絲熔斷(可看到熔心頂蓋彈出)則應“分”斷電源,檢查分析并排除故障后才可重新“合”電源。
