2025-03-05 07:02DB-28C 電工電子實訓設備

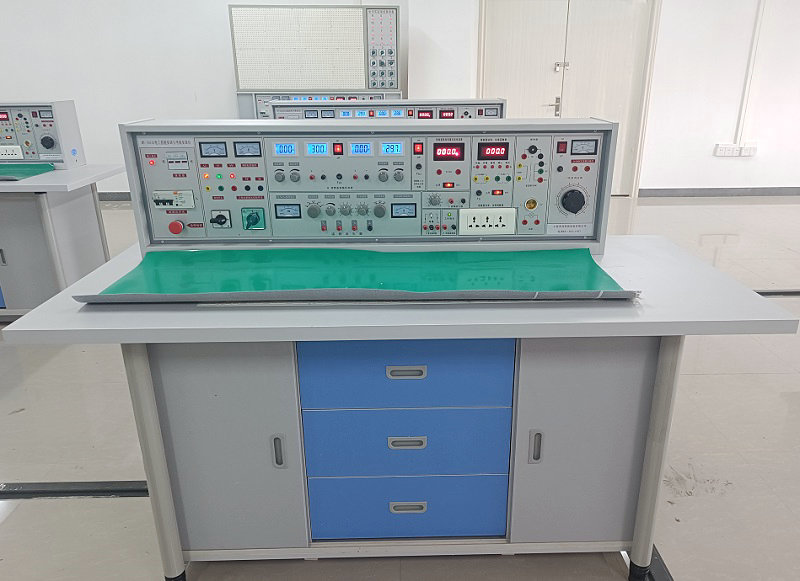

電工電子實訓設備實驗臺-具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。電工電子實訓設備實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師對電工電子實訓設備實驗準備工作。
二、成套設備結構：
1、實驗臺構成與性能：
1.1 電源及參數：
1.1.1 輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
D組：可調交直流電源：一臺0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率范圍：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
1.4 音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.6 變壓器：內置式220V/12＋24V，功率25W。
1.7 喇叭：8Ω,0.5W內置式。
1.8 蜂鳴器：內置式；
1.9 燈頭座：250V、4A燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。
2、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
三、設備結構與配備（以二十四座為例）二、成套設備結構：
1、實驗臺構成與性能：
1.1 電源及參數：
1.1.1 輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
D組：可調交直流電源：一臺0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率范圍：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
1.4 音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.6 變壓器：內置式220V/12＋24V，功率25W。
1.7 喇叭：8Ω,0.5W內置式。
1.8 蜂鳴器：內置式；
1.9 燈頭座：250V、4A燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。
2、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
1、實驗桌材質：桌面為防火、防水、耐磨雙面飾面板制成（全木結構），不變形，不褪色。尺寸：160×70×80cm，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

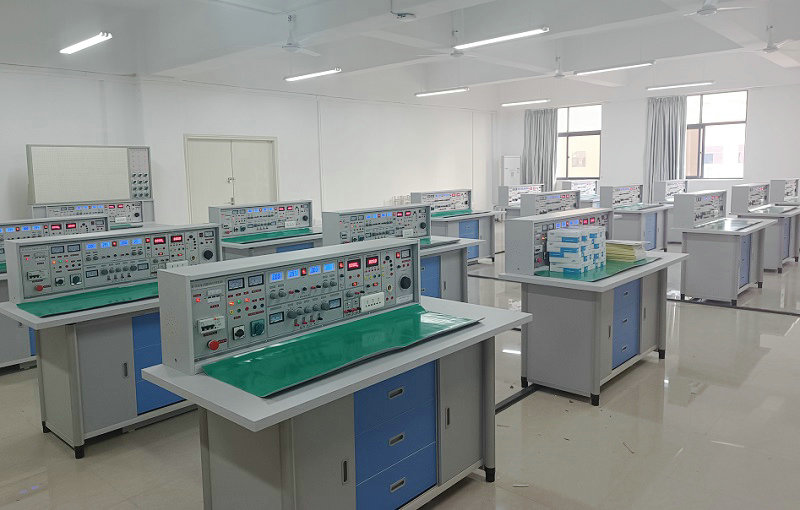

2、實驗桌：12臺學生實驗桌，一臺兩座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔電路板(尺寸：35×90cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
3、示教控制臺：1臺示教控制臺，分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上，演示屏尺寸為160×70×150cm。用于講解、演示。
4、實驗臺：13臺，學生實驗桌及示教控制臺上各配1臺。
5、器材配備：
13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，156只交直流電表，13只MF-47萬用表，13套剝線鉗、螺絲刀等工具，13套實驗所需電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成電路、集成座、可控硅、邏輯電平開關及邏輯電平指示、傳感器件等元件盒（元件已裝在元件盒內）。
四、實驗項目：
（1）電工實驗
|
1．電工測量?jī)x表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件 |
17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究 26．單相變壓器實驗 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y一△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗 |
|
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路 |
23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路 |
