DB-T90空氣壓縮機拆裝臺，空壓機性能實訓臺
2025-03-20 07:11一、概述
隨著工業生產的發展，空氣壓縮機作為重要的動力設備，廣泛應用于各行各業。為了更好地掌握空氣壓縮機的拆裝與檢修技能，提高自身實踐操作能力，我們進行了空氣壓縮機的拆裝實訓。本次實訓旨在通過實際操作，熟悉空氣壓縮機的結構、工作原理及故障排除方法。

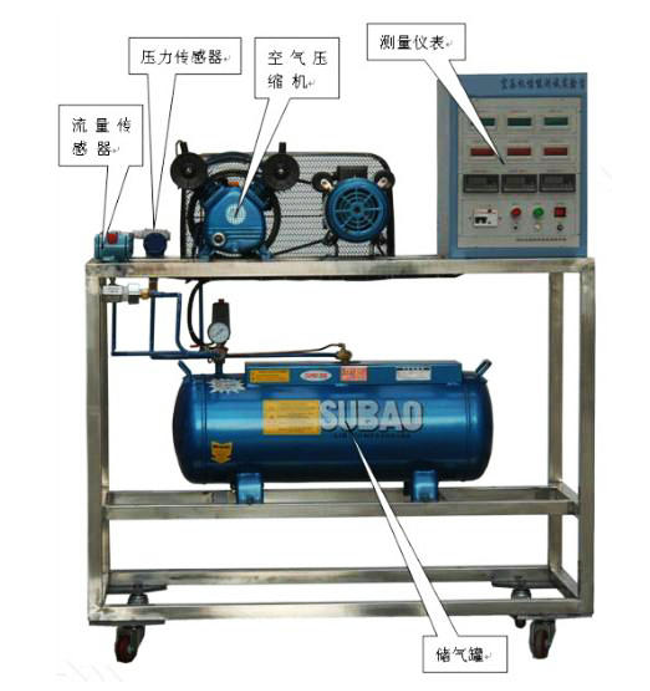

參考圖片
二、技術參數
電源：三相五線 AC 380 V±10% 50Hz；
最大輸入總功率：5.5kW；
最大堵轉電流：50A；；
二、功能說明
1、 實訓臺：
設備主要由一套復盛VA-100A單極活塞壓縮機頭組成，1200*600*700mm， 面采用一級冷軋鋼板；其中框架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局設備安裝在可以移動的臺子上，
2、觸摸屏系統：
可以顯示系統電流，電壓功率，進出口壓力、進出口溫度、出壓差、電機轉速度儀表，氣體流量
3、操作臺：
1200*600*700mm，二層； 實訓臺面采用一級冷軋鋼板；實訓臺架采用40*40mm方鋼管焊接，能調整水平； 實訓臺面鋪厚度2mm透明膠板可以在上面完成拆機組裝實訓。
*4、可以測量動態壓力傳感器測氣缸壓力，繪制示功圖。（客戶自己做）
三、實訓目的
1、了解空氣壓縮機的結構、工作原理及拆裝方法。
2、掌握空氣壓縮機的故障排除技巧。
3、提高動手操作能力，為今后的工作打下堅實基礎。
4、測量壓氣機的排氣量。
四、主機配置
| 序號 | 名稱 | 數量 | ||
| 1 | 實訓臺 |
1200*600*700mm， 實訓臺面采用一級冷軋鋼板；其中框架底部裝有萬向輪，便于移動和固定，有利于實驗室的布局 |
1套 | |
| 2 |
拆裝操作臺 |
1200*600*700mm，二層； 實訓臺面采用一級冷軋鋼板； 實訓臺架采用40*40mm方鋼管焊接，能調整水平； 實訓臺面鋪厚度2mm透明膠板。 |
1套 | |
| 2 | 電動機 | 380 V/5.5 KW | 1套 | |
| 汽路循環系統 | 排氣減壓裝置 ,儲汽罐,安裝閥。管道 | 1套 | ||
| 4 |
復盛VA-100A 單極活塞壓縮機 |
VA100:V-0.67/8排氣量：0.67M3/MIN 壓力：0.8MPA. 電機：5.5KW 腳孔尺寸：350*150，轉速900。缸徑100MM | 1套 | |
| 5 | 高頻率動態壓力傳感器 | 測量氣缸壓力0-10V/4-20MA | 2個 | 留接口 |
| 6 | 壓力變送器 | 測量進、排氣0-10V/4-20MA | 2個 | |
| 7 | 壓差傳感器 | 出口壓力 | ||
| 8 | 旋轉編碼器 | 轉速脈沖0-10V/4-20MA | 1個 | |
| 9 | 溫度變送器 | 進、排氣溫度0-10V | 1個 | |
| 10 | 渦輪流量計1 | 4-20mA | 1套 | |
| 11 | 信號分線器 | 4-20mA/0-10V | 2個 | |
| 12 | 開關電源 | 24V | 1套 | 留接口 |
| 13 | 數據模塊 | 顯示系統電流，電壓功率，進出口壓力、進出口溫度、出壓差、電機轉速度 | 1套 | |
| 14 | 觸摸屏 | 7寸 | 1套 |
