計算機維修與維護實訓裝置教學應用場景
2025-03-23 09:34計算機維修與維護實訓裝置詳解
一、核心功能模塊
計算機維修與維護實訓裝置是專為培養計算機硬件組裝、故障排查及系統維護技能設計的教學設備，通常由以下模塊構成：
硬件組裝與維修模塊
主流配件支持：集成CPU、主板、內存、硬盤、顯卡等主流計算機配件，支持模塊化拆卸與安裝，便于學生理解硬件間的連接邏輯與兼容性。
故障模擬系統：高級實訓平臺可模擬20種以上硬件故障（如內存條接觸不良、硬盤讀寫錯誤），通過跳線帽或軟件設置故障狀態，鍛煉學生維修能力。
安全設計：配備雙斷安全開關、漏電保護、防靜電桌墊，確保操作安全；預留穿線孔、工具掛板，支持顯示器高度調節，適應不同教學需求。
故障診斷與修復模塊
智能診斷工具：集成診斷卡、數碼管、蜂鳴器電路，實時反饋故障類型（如CPU控制端故障、芯片組故障等）。
軟件輔助測試：自動測試13類33種常見故障（如USB接口、硬盤、網絡等），生成測試報告供教師考核。
系統維護與優化模塊
系統安裝與配置：支持操作系統安裝、BIOS設置、硬盤分區格式化。
工具使用教學：提供Partition Magic（硬盤分區管理）、Ghost（備份恢復）、殺毒軟件等工具的操作訓練。
二、教學應用場景
實訓裝置通過項目實踐教學法，結合理論教學與動手操作，重點培養以下能力：
硬件選購與組裝
實訓內容：根據用戶需求制定裝機配置單，分析硬件配置理由；操作硬件組裝、跳線配置、BIOS優化設置。
目標：掌握計算機硬件架構特點，具備獨立組裝計算機的能力。
故障排查與維修
實訓內容：利用故障模擬系統，診斷并修復硬件故障（如內存故障、網絡故障）；記錄維修過程，形成個人維修日志。
目標：提升實際問題解決能力，為職業技能認證（如計算機維修工）提供實操訓練。
系統維護與優化
實訓內容：學習系統優化技術（如提高運行速度）、工具軟件使用（如備份恢復工具）。
目標：滿足企業計算機維護崗位需求，提升就業競爭力。
三、市場常見產品與技術趨勢
主流產品
1.長1250mm，寬650mm，高1695mm；立式落地安裝。
2.工作電壓：AC220V±5% 50±1Hz
3.整機功率：1.0KVA

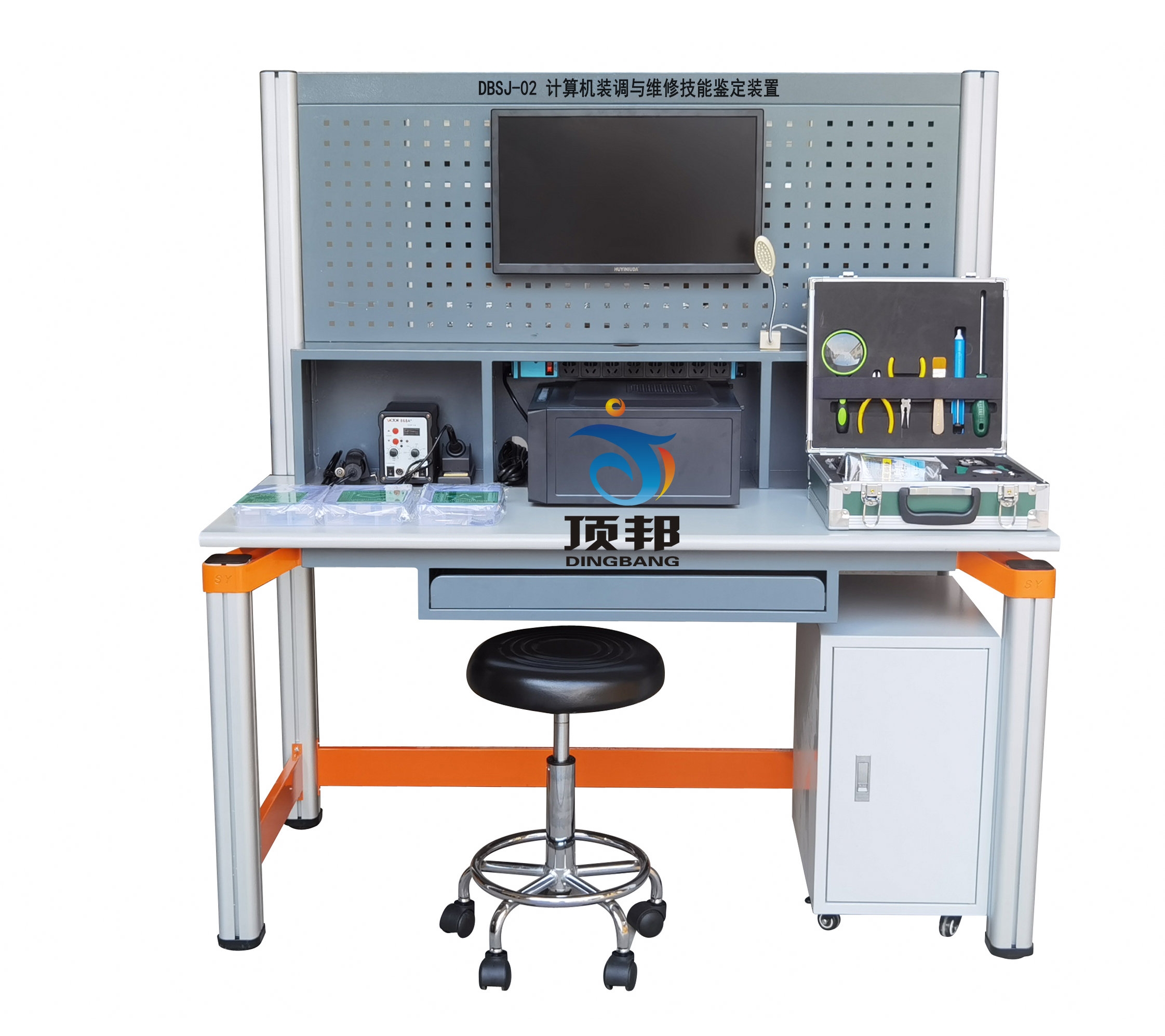

參考圖片

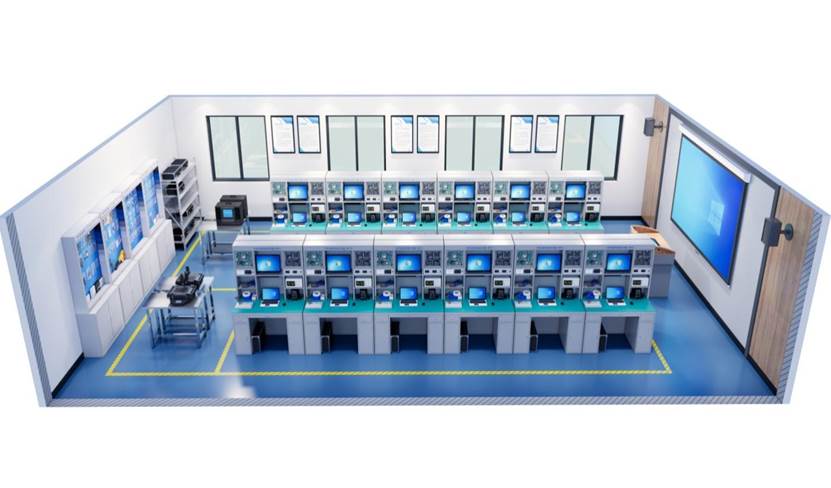

實訓室效果圖
二、模塊構成：
模塊一：計算機裝調與維修技能鑒定裝置
1、品尺寸：長1250mm，寬650mm，高1695mm；立式落地安裝。
產品結構：
2、計算機組裝與維修實訓裝置為組合式結構，采用1.0mm冷軋鋼板，強度高，不易變形，表面噴塑處理，不生銹，環保美觀。
3、操作臺上部預留兩個模組位，分別安裝電源轉換模組1套和電表測試模組1套。
4、臺面為不銹鋼板，配置防靜電桌墊，整體裝置預留10個直徑為60mm的穿線孔。
5、配置顯示器固定裝置，能夠調整顯示器高度和傾角，方便學生實訓操作。
6、操作臺上部兩側設計有四層展架，適合放置小型工具及器材，中間安裝有雙斷安全防雷電源開關保護裝置。
7、操作臺中間設計有組合式鍵盤抽屜，可放置鼠標、鍵盤，方便操作。
產品功能：
1、實訓裝置分四層展架，可擺放維修常用工具及元器件和備品。
2、配置“雙斷安全防雷電源開關保護裝置”1套，符合國家CCC認證標準，安全電源主要提供8組220V交流電源插座接口、漏電保護器、360可旋轉固定架。按鍵開關帶電源指示燈供電指示，分隔式電極設計，火零地分割至安全距離，避免交叉引發短路；雙斷安全開關設計，一鍵雙斷，拒絕線路交叉帶來的安全隱患，真正實現
安全可靠。
3、配置“電表測試模組”1套：含直流電壓表1組；直流電流表1組；5V和12V電壓輸出各1組。滿足直流電壓和直流電流的測試。
4、操作臺下部必須設計有三個主機位和兩個抽屜，三個主機位必須要能滿足維修級計算機主機、維修級筆記本主機和系統維護級主機的擺放，其中上層設計為帶鎖抽屜可存放維修級筆記本或鍵盤，下部兩側放置維修級主機和系統維護級主機的擺放，兩個抽屜可放置重要零部件和工具。
5、能夠進行電腦主機拆機實訓。
6、能夠進行電腦主機配件識別的實訓。
7、能夠進行電腦主機配件安裝的實訓。
8、能夠進行電腦硬件測試的實訓。
9、能夠進行電腦軟件測試的實訓。
10、能夠進行電腦維護的實訓。
11、能夠進行電腦操作系統安裝的實訓。
12、能夠進行電腦系統維護的實訓。
計算機裝調與維修技能鑒定裝置：尺寸約1250×650×1695mm，采用冷軋鋼板結構，配置雙斷安全開關、故障模擬主板，適合職業院校及技能鑒定機構。
技術發展趨勢
智能化：引入自動診斷系統、遠程技術支持，提高教學效率。
集成化：結合多媒體教學資源（視頻、圖文），支持網絡化教學。
高技術應用：探索虛擬現實（VR）輔助復雜故障排查訓練，提升教學體驗。
四、實訓裝置的教育價值
理論與實踐結合：通過動手操作深化對硬件原理的理解，提升解決實際問題的能力。
技能認證支持：模擬職業技能考試環境，助力學生通過計算機維修工等認證。
就業導向：掌握計算機組裝、故障排查、系統優化技能，適應IT行業技術崗位需求。
如需進一步了解具體產品選型或教學案例，可參考職業教育設備供應商（如上海啟步、北京中教儀等）的官方資料。
