消防防煙排煙系統是建筑消防安全的重要組成部分，其核心目標是控制火災煙氣擴散、保障人員安全疏散和為滅火救援創造有利條件。以下從概念、系統構成、設計要點及規范要求進行闡述：
一、防煙與排煙的核心區別
防煙系統
目的：阻止煙氣侵入疏散通道、避難層（間）等安全區域。
措施：通過加壓送風使防煙區域壓力高于周圍區域，防止煙氣滲入。
應用場景：防煙樓梯間、前室、避難層等。
排煙系統
目的：及時排出火災產生的煙氣和熱量，降低火場溫度及有毒氣體濃度。
措施：通過自然或機械方式將煙氣從著火區域排出。
應用場景：中庭、走廊、地下車庫等較大空間。
二、系統設計與關鍵措施
1. 防煙系統
防煙分區劃分：
利用擋煙垂壁、結構梁或防火墻將建筑劃分為若干區域，每個分區面積需符合規范（如住宅≤500㎡，公共建筑≤1000㎡）。
加壓送風系統：
對防煙樓梯間、前室等區域送入新鮮空氣，維持正壓（通常25——30Pa）。
送風口設置位置需保證氣流均勻分布。
2. 排煙系統
排煙方式選擇：
自然排煙：利用可開啟外窗（面積≥2%）、排煙豎井等排出煙氣（適用于小型空間）。
機械排煙：通過排煙風機、排煙管道強制排煙（適用于中大型空間）。

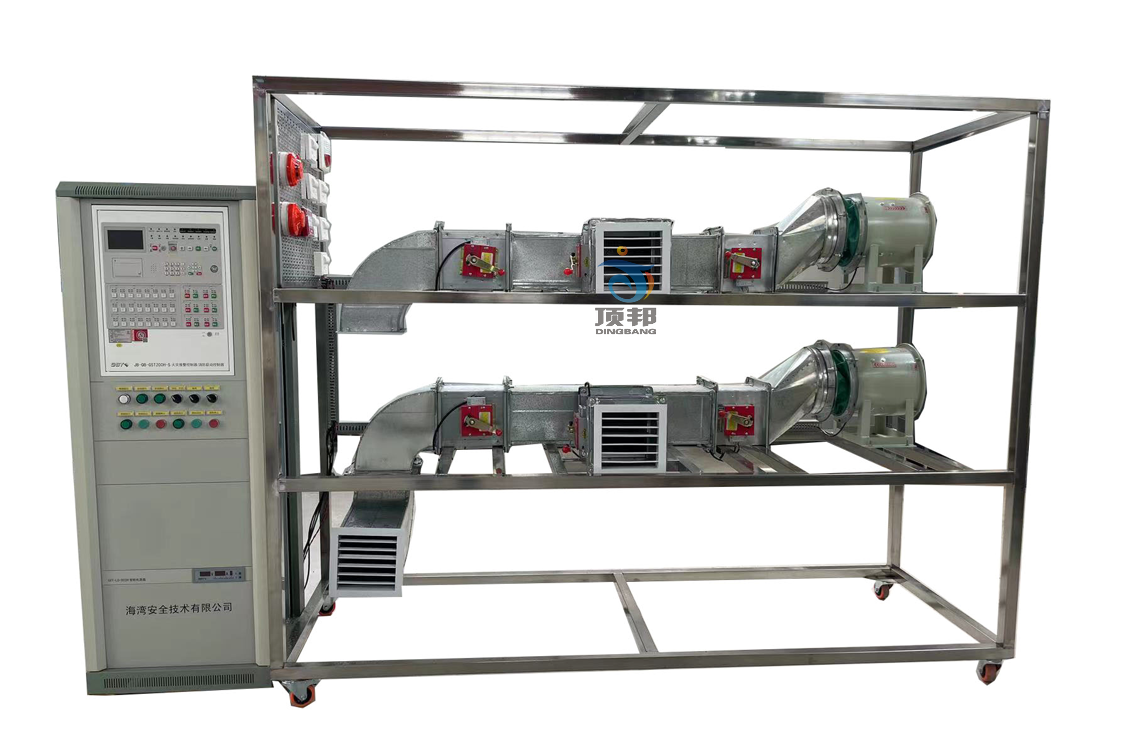

1、排煙、送風系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理，分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5，排煙防火由控制執行器、渡鋅鋼板制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min。
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態�；馂�(zāi)時需要排煙時手動或電動打開。
系統原理
二、技術參數：
1、電壓：AC220±10％ 50Hz
2、保護：具有漏電保護裝置
3、環境溫度：+4℃～+45℃
4、裝置容量：＜1000W
5、外形尺寸：2400*800*2000mm、控制柜550*460*1540mm
三、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防煙系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
DBLY-108 消防防煙排煙系統實訓裝置
1、排煙、送風系統實訓裝置根據防煙排煙系統按照其控?zé)煓C(jī)理，分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5，排煙防火由控制執行器、渡鋅鋼板制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min。
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態�；馂�(zāi)時需要排煙時手動或電動打開。
系統原理
二、技術參數：
1、電壓：AC220±10％ 50Hz
2、保護：具有漏電保護裝置
3、環境溫度：+4℃～+45℃
4、裝置容量：＜1000W
5、外形尺寸：2400*800*2000mm、控制柜550*460*1540mm
三、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防煙系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
