電子焊接裝配實訓臺，電子板焊接設備
2025-03-29 09:33
電子焊接裝配實訓臺是專為電子專業學生設計的實驗設備，集焊接、裝配、調試于一體，旨在通過實踐操作，使學生掌握電子焊接裝配的基本技能。
一、功能與設計
功能：
焊接訓練：學生需要掌握電烙鐵的使用方法和焊接技巧，能夠獨立完成簡單電子產品的焊接工作。
裝配練習：學生需要按照設計要求將各種電子元器件進行插裝和焊接，形成完整的電子電路。
調試與測試：學生需要對焊接完成的電子電路進行調試和測試，確保電路的正常工作。
設計：
結構組成：實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架和工具柜等組成。實訓桌上通常鋪有綠色防靜電桌墊，以保護電子元器件免受靜電損害。實訓面板上設有AC220V電源插座接口和固定直流電源，方便學生進行電路連接和測試。鋼木框架為雙層結構，第一層用于掛放元件盒或?qū)嵱?xùn)掛箱，第二層設有PVC夾板，用于夾放相關實訓資料。頂部框架設有電風扇和照明設備，為實訓過程提供必要的通風和照明條件。
特點：實訓臺設計靈活，可根據實驗項目的多樣性進行組合和擴展，滿足不同實驗需求。同時，實訓臺配備有完善的保護措施，如短路保護、過載保護等，確保學生在實訓過程中的安全。此外，實訓臺的各個部件均采用模塊化設計，便于維護和更換。
該電子焊接裝配實訓臺是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。電子焊接裝配實訓臺適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：單個實訓臺尺寸為1.5m×0.7m×1.15m。
三、產品結構：
電子焊接裝配實訓臺由儀器架、主機箱、實驗桌、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。

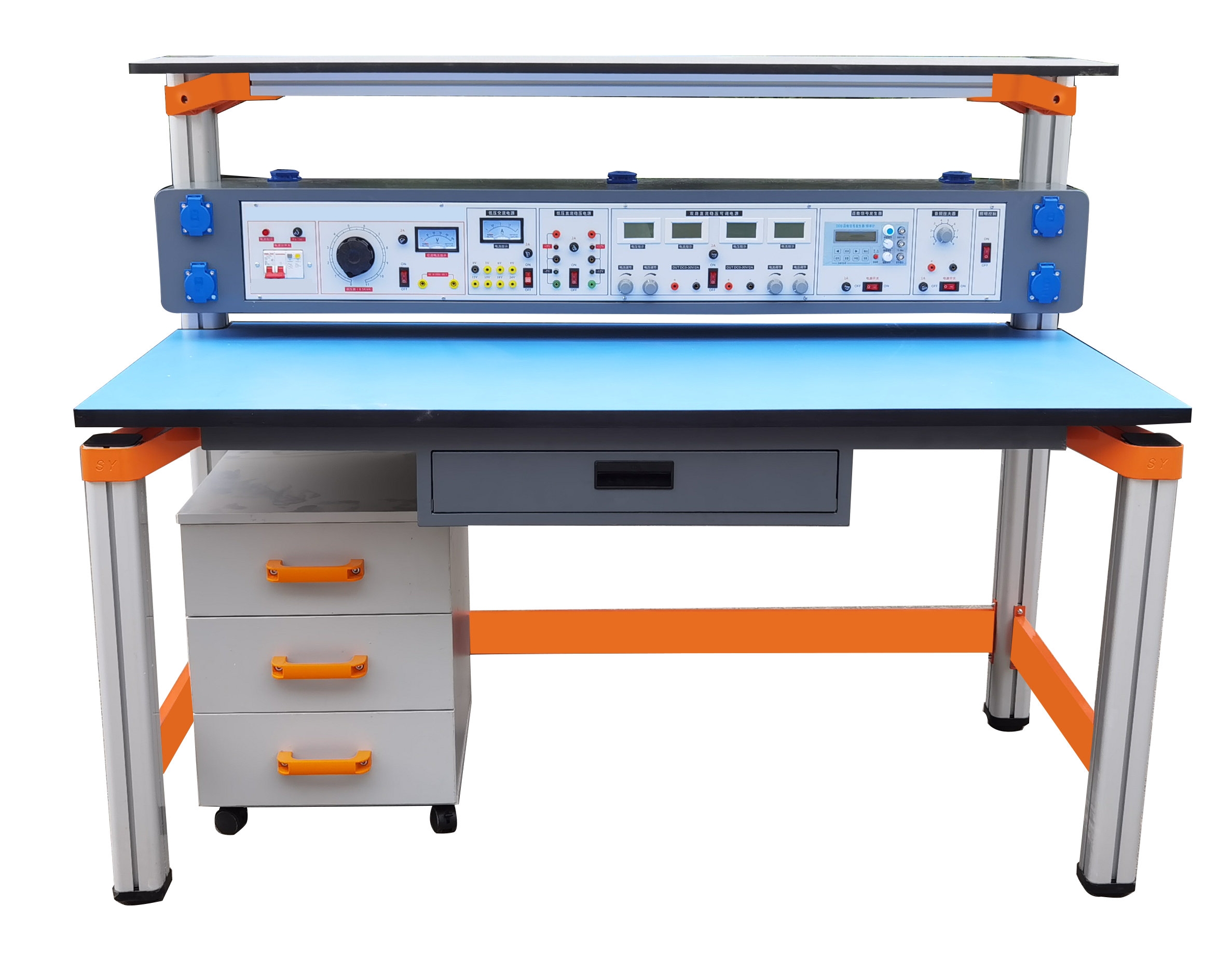

DBGY-07 電子焊接裝配實訓臺
（參考圖）
一、產品概述：（參考圖）
該電子焊接裝配實訓臺是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。電子焊接裝配實訓臺適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：單個實訓臺尺寸為1.5m×0.7m×1.15m。
三、產品結構：
電子焊接裝配實訓臺由儀器架、主機箱、實驗桌、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
二、教育應用
適用課程：電子焊接裝配實訓臺非常適合用于電子類專業的教學實訓和鑒定考核，如《電路基礎》、《電工技術》、《模擬電子技術》、《數字電子技術》等相關課程。
培養目標：通過實訓，學生可以掌握電子焊接裝配的基本技能，提升實踐能力和創新能力。實訓臺不僅支持電子工程、機電一體化的教學，還包含互動學習軟件或虛擬現實（VR）模擬訓練，為學生提供全方位的學習體驗。
