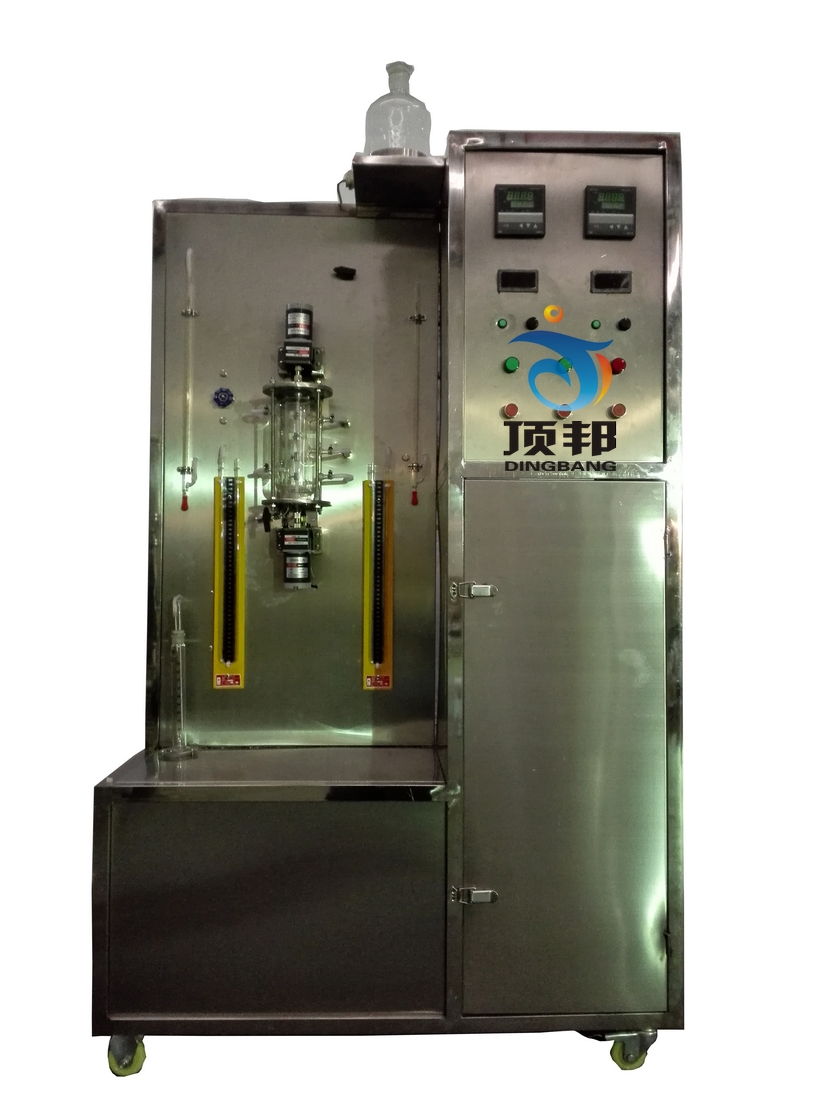

研究氣液相傳質機理的實驗裝置
2025-03-30 09:48
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、本雙驅動攪拌器測定氣液傳質系數裝置可用於測定不同物系的氣–液傳質系數，在攪拌槽內可以分別控制氣相及液相的運動速度，能在比較寬的速度范圍內研究測定氣–液的傳質系數。 2、研究傳質機理，確定傳質阻力的主要方面，從而可為強化氣–液傳質設備提供依據。 |
|||
| 主要配置 | 氣體穩壓管、皂膜流量計、氣體增濕器、雙驅動吸收器、直流電機2臺、超級恒溫槽、轉速數顯儀表2臺、數字溫度顯示儀、儀表柜。 | |||
| 公用設施 |
水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：CO2～K2CO3 |
|||
| 技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、雙驅動吸收器，容積500ml,，雙層高硼硅玻璃。 3、攪拌電機轉速：0～500r/min，數顯轉速表；實驗控制溫度：60℃。 4、超級恒溫槽：功率1.0KW，常溫-60℃。 5、溫度傳感器PT100熱電阻，智能數顯溫度控制儀及顯示儀。 6、正泰電器：接觸器、開關、漏電保護空氣開關。 7、各項操作及顯示、調節、控制全在控制屏面板進行。 8、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 9、外形尺寸：1000×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉速 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 恒溫水浴溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| 氣體進口溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 氣體出口溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 氣體進口壓力 | U型壓力計 | 就地顯示 | 無 | |
| 氣體出口壓力 | U型壓力計 | 就地顯示 | 無 | |
| 氣體進口流量 | 皂膜流量計 | 就地顯示 | 手動調節 | |
| 氣體出口流量 | 皂膜流量計 | 就地顯示 | 無 | |
