順序控制線路

 一、實訓目的
1、通過各種不同順序控制的接線，加深對一些特殊要求機床控制線路的了解。
2、進一步加深學生的動手能力和理解能力，使理論知識和實際經驗進行有效的結合。
二、選用組件
   1、實訓設備



   2、屏上掛件排列順序
      GDQ39-1、GDQ39-2
三、實訓內容
    1、三相異步電動機起動順序控制（一）：
按圖5-13接線。圖中SB1、SB2、SB3、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件，F(xiàn)R2為MRDT 11上器件，電機M1選用DQ10（△/220V），電機M2選用DQ20-1。
（1）按下屏上啟動按鈕，接通220V三相交流電源。
（2）按下SB1，觀察電機運行情況及接觸器吸合情況。
（3）保持M1運轉時按下SB2，觀察電機運轉及接觸器吸合情況。
（4）在M1和M2都運轉時，能不能單獨停止M2？
（5）按下SB3使電機停止后，先按SB2，分析電機M2為什么不能起動？





圖5-13  起動順序控制（一）
2、三相異步電動機起動順序控制（二）：
按圖5-14接線。圖中SB1、SB2、SB3、SB4、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件，F(xiàn)R2為GDQ39-2上的器件，電機M1選用DQ10（△220V），電機M2選用DQ20-1。
（1）按下屏上啟動按鈕，接通220V三相交流電源。
（2）按下SB2，觀察并記錄電機及接觸器運行狀態。
（3）再按下SB4，觀察并記錄電機及接觸器運行狀態。
（4）單獨按下SB3，觀察并記錄電機及接觸器運行狀態。
（5）在M1與M2都運行時，按下SB1，觀察并記錄電機及接觸器運行狀態。

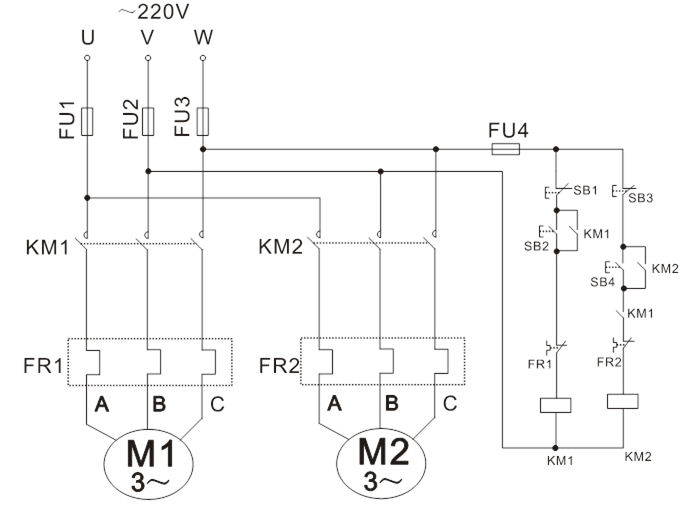

圖5-14  起動順序控制（二）
3、三相異步電動機停止順序控制：
確保斷電后，按圖5-15接線。圖中SB1、SB2、SB3、SB4、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件，F(xiàn)R2為GDQ39-2上器件，電機M1選用DQ10（△220V），電機M2選用DQ20-1。
（1）按下屏上啟動按鈕，接通220V三相交流電源。
（2）按下SB2，觀察并記錄電機及接觸器運行狀態。
（3）同時按下SB4，觀察并記錄電機及接觸器運行狀態。
（4）在M1與M2都運行時，單獨按下SB1，觀察并記錄電機及接觸器運行狀態。
（5）在M1與M2都運行時，按下SB3，觀察并記錄電機及接觸器運行狀態。
（6）按下SB3使M2停止后再按SB1，觀察并記錄電機及接觸器運行狀態。



圖5-15 停止順序控制
四、思考題
1、畫出圖5-13、5-14、5-15的運行原理流程圖。
2、比較圖5-13、5-14、5-15三種線路的不同點和各自的特點。
3、例舉幾個順序控制的機床控制實例，并說明其用途。
