一、斜管沉淀技術的工作原理
斜管沉淀設備的核心在于“淺層沉淀”理論的工程化應用。通過將沉淀區傾斜60°安裝的密集蜂窩狀管束（材質多為PVC或PP），水流在層流狀態下通過斜管時，懸浮顆粒因重力作用沿管壁下滑至集泥區，清水則從上部排出。這種設計帶來兩大突破：
沉降路徑縮短：傳統沉淀池中顆粒需垂直沉降數米，而斜管將有效沉降距離壓縮至50-80mm；
水力條件優化：斜管的整流作用顯著降低雷諾數（Re＜500），確保沉淀過程不受紊流干擾。
實驗數據顯示，當斜管長度1m、管徑50mm時，表面負荷可達3-5m³/(m²·h)，是平流式沉淀池的3-5倍。
二、設備結構與技術升級
現代斜管沉淀設備由四大模塊構成：
配水區（含整流柵板）
斜管組件（核心處理單元）
集水系統（可調式三角堰槽）
污泥斗（錐形結構配排泥閥）
創新點體現在：
模塊化設計：采用標準尺寸的斜管組件（如1000×1000mm模塊），支持快速組裝與擴容；
智能排泥控制：通過濁度傳感器聯動PLC，實現污泥濃度閾值觸發式排泥；
抗堵塞技術：菱形截面斜管（內切圓Φ35-50mm）配合定期氣水反沖，解決傳統六邊形管易積泥難題。
三、典型應用場景與效益分析
1. 市政污水處理
在城鎮污水廠提標改造中，斜管沉淀池常作為二沉池替代方案。以某10萬噸/日污水處理廠為例，將原有平流式二沉池改造為斜管沉淀池后：
水力停留時間從2.5h縮短至1.2h
SS去除率從85%提升至93%
占地面積減少40%
2. 工業廢水處理
針對含重金屬?gòu)U水（如電鍍、冶金行業），斜管沉淀設備與化學混凝聯用可形成高效除污組合：
通過pH調節+絮凝劑投加，使金屬離子形成致密礬花
斜管區表面負荷控制在2.5m³/(m²·h)以下
出水重金屬濃度穩定低于0.5mg/L
3. 雨水徑流處理
在海綿城市建設中，旋流斜管一體化設備成為初期雨水處理的優選方案。其”旋流除砂+斜管沉淀”雙級工藝，可在20分鐘內完成90%以上SS去除，處理能力達5000m³/h。
四、選型設計與運行要點
關鍵參數計算
表面負荷率：Q/A ≤ 5m³/(m²·h)（根據水質調整）
斜管傾角：60°（最佳下滑角度）
管長與管徑比：L/D ≥ 10（保證充分沉淀）
相關產品：

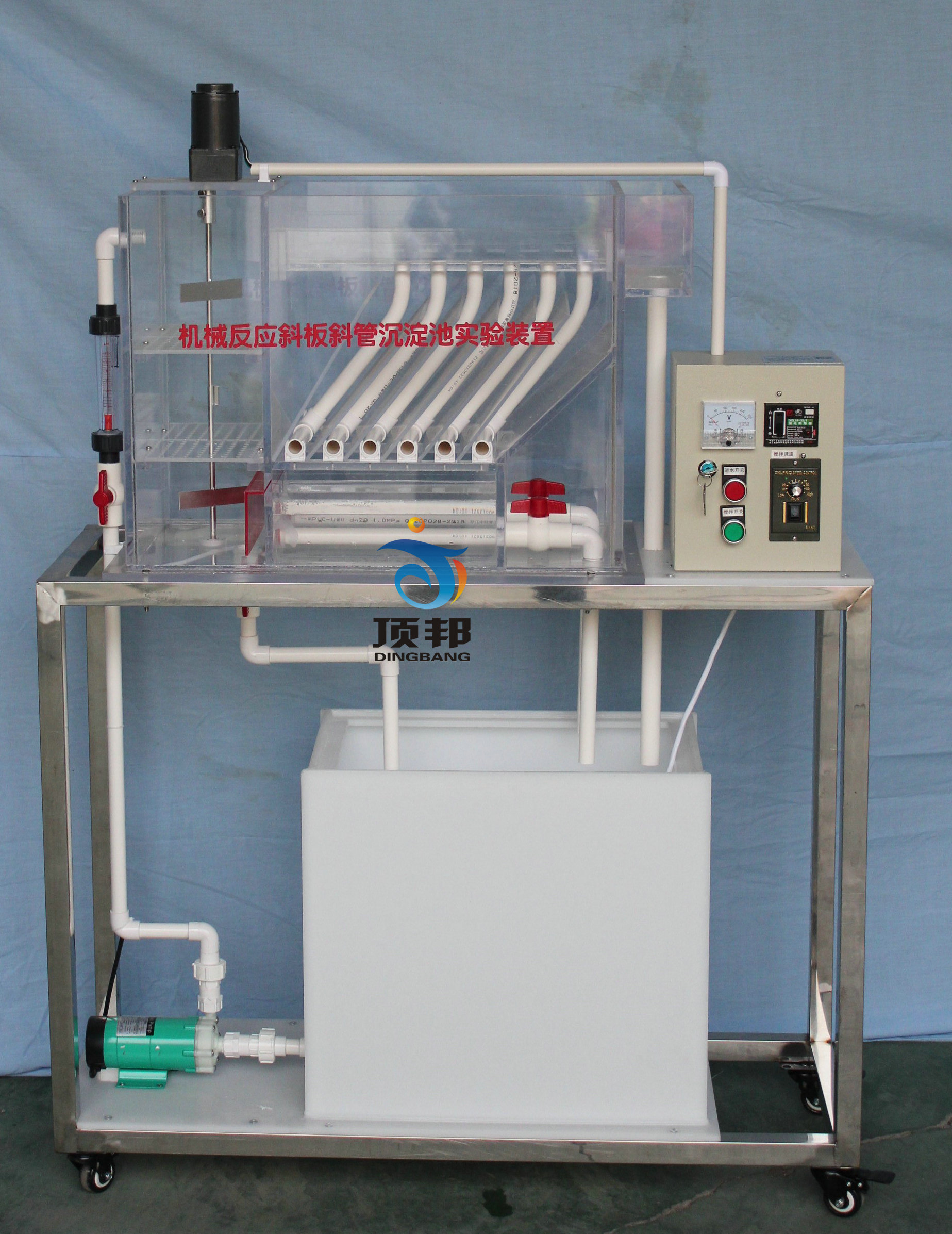

DB-GT109 機械反應斜板斜管沉淀池
1、通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解；
2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量（可調）：0.5m3/h
3、設計進、進水濁度：50°～100°
4、出水濁度：10°～20°
5、（斜管）傾角為60°
6、機械攪拌轉速：40轉/min
7、藥采用精制硫酸鋁，投加量為10～15mg/L
8、裝置外形尺寸：長×寬×高=1200mm×450mm×1500mm
9、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護；
二、主要配置：
1、本體由機械反應池和斜板斜管沉淀池兩部分組合在一起；
2、機械反應池3組：透明有機玻璃材質、厚度10mm，配減速電機1臺、電機調速器1套
3、斜板1套：透明有機玻璃材質、厚度6mm，斜板傾角60º；
4、斜管1套：傾角：60º；
5、原水箱和清水箱各1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
6、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速150rpm）、
7、防腐蝕進水泵1臺：流量：27～32（L/min)、揚程：3.1～4.3（m）
8、加藥蠕動泵1臺流量范圍：0.008-460mL/min、儲藥槽1個；
9、流量測量與調節：轉子流量計，污水流量1個（量程60-600L/H）；
10、配水管閥門1套、排水管1套、排泥槽與排泥管1套；
11、實驗臺面（10mm厚PP白色板）、
12、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
13、配套UPVC連接管道和閥門（中財品牌）。
14、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
