裸管和保溫管傳熱實驗裝置，熱管傳熱實驗裝置
2025-03-14 07:09
裸管和保溫管傳熱實驗是熱學領域中的一項重要實驗，旨在研究不同管道在傳熱過程中的特性。以下是對該實驗的詳細解析：
一、實驗?zāi)康?/span>
掌握套管換熱器中流體對流傳熱系數、保溫管保溫材料的導熱系數和在裸管中管壁對空氣自然對流傳熱系數的測量方法。
通過實驗加深對傳熱過程基本原理的理解，進而掌握解決機理復雜的傳熱過程的實驗研究和數據處理方法。
二、實驗原理
裸管傳熱：當蒸汽管外壁溫度高于周圍環境溫度時，管外壁會以對流和輻射兩種方式向周圍環境傳遞熱量。在周圍環境無強制對流的狀況下，當傳熱過程達到定常狀態時，管外壁以對流和輻射方式給出的熱量速率是恒定的。
保溫管傳熱：保溫管通過在其外壁添加保溫材料來減少熱量的傳遞。這些保溫材料通常具有較低的導熱系數，能夠有效地阻止熱量從管道內部傳遞到外部環境。對于空氣夾層保溫管，其傳熱過程更為復雜，涉及導熱、對流和輻射三種方式。
三、實驗裝置
裸管和保溫管傳熱實驗裝置主要由蒸汽發生器、蒸汽包、測試管和測量與控制儀表四部分組成。蒸汽進入蒸汽包后，分別通向三根垂直安裝的測試管，這三根測試管依次為裸蒸汽管、固體材料保溫管和夾層保溫管。測試管內的蒸汽冷凝后，冷凝液流入分液瓶，少量蒸汽和不凝性氣體由此排出。各測試管的溫度測量均采用銅-康銅感溫元件，并通過轉換開關由數字電壓表顯示。
實驗?zāi)康模?br style="padding: 0px; margin: 0px;" /> 1、測定保溫測試管中保溫材料的導熱系數。
2、測定裸管測試管中管壁對空氣的自然對流傳熱系數。
3、測定套管換熱器中氣液對流傳熱中蒸汽對誰的對流傳熱系數。
主要配置：
裸管測試管：1臺、套管換熱器：1臺、保溫測試管：1臺、蒸汽發生器：1臺、不銹鋼汽包、收集瓶、裸管測試管、保溫管、套管換熱器、不銹鋼高位槽、、熱電偶傳感器12支。
技術參數：
1、裸管：管徑：16mm、管長600mm，紫銅材質，導熱系數10-20W/m·℃。
2、保溫管：管徑：16mm、管長600mm，紫銅材質。
3、外管內徑34mm，玻璃材質，導熱系數0.1-1W/m·℃。
4、對流管：管徑：16mm、管長600mm，紫銅材質。
5、外管內徑34mm，玻璃材質，對流傳熱系數10-30W/m2·℃。
6、流量計：LZB—6，1臺，不銹鋼汽包：1臺。
7、不銹鋼水箱：300×200×200,1臺，不銹鋼加熱器：2.5KW,1臺。
8、套管換熱器冷流體進口溫度計，銅康銅熱電偶溫度計,1臺空氣溫度計,1臺。
9、套管換熱器冷流體出口溫度計，銅康銅，電偶溫度計,1臺。
10、數字顯示儀：AI704F，1臺，汽包溫度計，銅康銅熱電偶溫度計,1臺。
11、冷凝液溫度計，銅康銅熱電偶溫度計,1臺。
12、保溫管內壁溫度計，銅康銅熱電偶溫度計,1臺數字顯示儀：AI704F，1臺。
13、保溫管外壁溫度計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺。
14、套管換熱器管壁溫度計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺。
15、裸管壁面溫度計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺。
16、加熱電壓表：1臺，電流表：1臺。
17、套管換熱器內管壁面溫度；計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺
18、正泰電器：接觸器、開關、漏電保護空氣開關，一批。
19、不銹鋼水箱、不銹鋼管路、管件及閥門，一批。
20、不銹鋼儀表柜：測控、電器設備在實驗架上。
21、不銹鋼材質框架1.1×0.55×1.80米（帶腳輪及禁錮腳）。

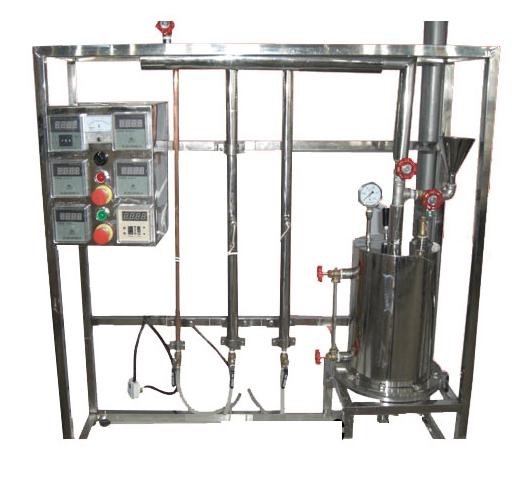

DB-DR 裸管和絕熱管傳熱實驗裝置
實驗?zāi)康模?br style="padding: 0px; margin: 0px;" /> 1、測定保溫測試管中保溫材料的導熱系數。
2、測定裸管測試管中管壁對空氣的自然對流傳熱系數。
3、測定套管換熱器中氣液對流傳熱中蒸汽對誰的對流傳熱系數。
主要配置：
裸管測試管：1臺、套管換熱器：1臺、保溫測試管：1臺、蒸汽發生器：1臺、不銹鋼汽包、收集瓶、裸管測試管、保溫管、套管換熱器、不銹鋼高位槽、、熱電偶傳感器12支。
技術參數：
1、裸管：管徑：16mm、管長600mm，紫銅材質，導熱系數10-20W/m·℃。
2、保溫管：管徑：16mm、管長600mm，紫銅材質。
3、外管內徑34mm，玻璃材質，導熱系數0.1-1W/m·℃。
4、對流管：管徑：16mm、管長600mm，紫銅材質。
5、外管內徑34mm，玻璃材質，對流傳熱系數10-30W/m2·℃。
6、流量計：LZB—6，1臺，不銹鋼汽包：1臺。
7、不銹鋼水箱：300×200×200,1臺，不銹鋼加熱器：2.5KW,1臺。
8、套管換熱器冷流體進口溫度計，銅康銅熱電偶溫度計,1臺空氣溫度計,1臺。
9、套管換熱器冷流體出口溫度計，銅康銅，電偶溫度計,1臺。
10、數字顯示儀：AI704F，1臺，汽包溫度計，銅康銅熱電偶溫度計,1臺。
11、冷凝液溫度計，銅康銅熱電偶溫度計,1臺。
12、保溫管內壁溫度計，銅康銅熱電偶溫度計,1臺數字顯示儀：AI704F，1臺。
13、保溫管外壁溫度計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺。
14、套管換熱器管壁溫度計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺。
15、裸管壁面溫度計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺。
16、加熱電壓表：1臺，電流表：1臺。
17、套管換熱器內管壁面溫度；計，銅康銅熱電偶溫度計,1臺，數字顯示儀：AI701F，1臺
18、正泰電器：接觸器、開關、漏電保護空氣開關，一批。
19、不銹鋼水箱、不銹鋼管路、管件及閥門，一批。
20、不銹鋼儀表柜：測控、電器設備在實驗架上。
21、不銹鋼材質框架1.1×0.55×1.80米（帶腳輪及禁錮腳）。
