液位控制實驗裝置
[規格型號]: DB-SX216
[產品名稱]: 液位控制實驗裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
一、概述
液位控制實驗裝置的設計結合了目前大中專院!痘y量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習,學生能夠掌握有關化工儀表及自動化的基本知識,對有關儀表的安裝、調試及使用有一定的了解,并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。
氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥,以維持生產的正常進行。

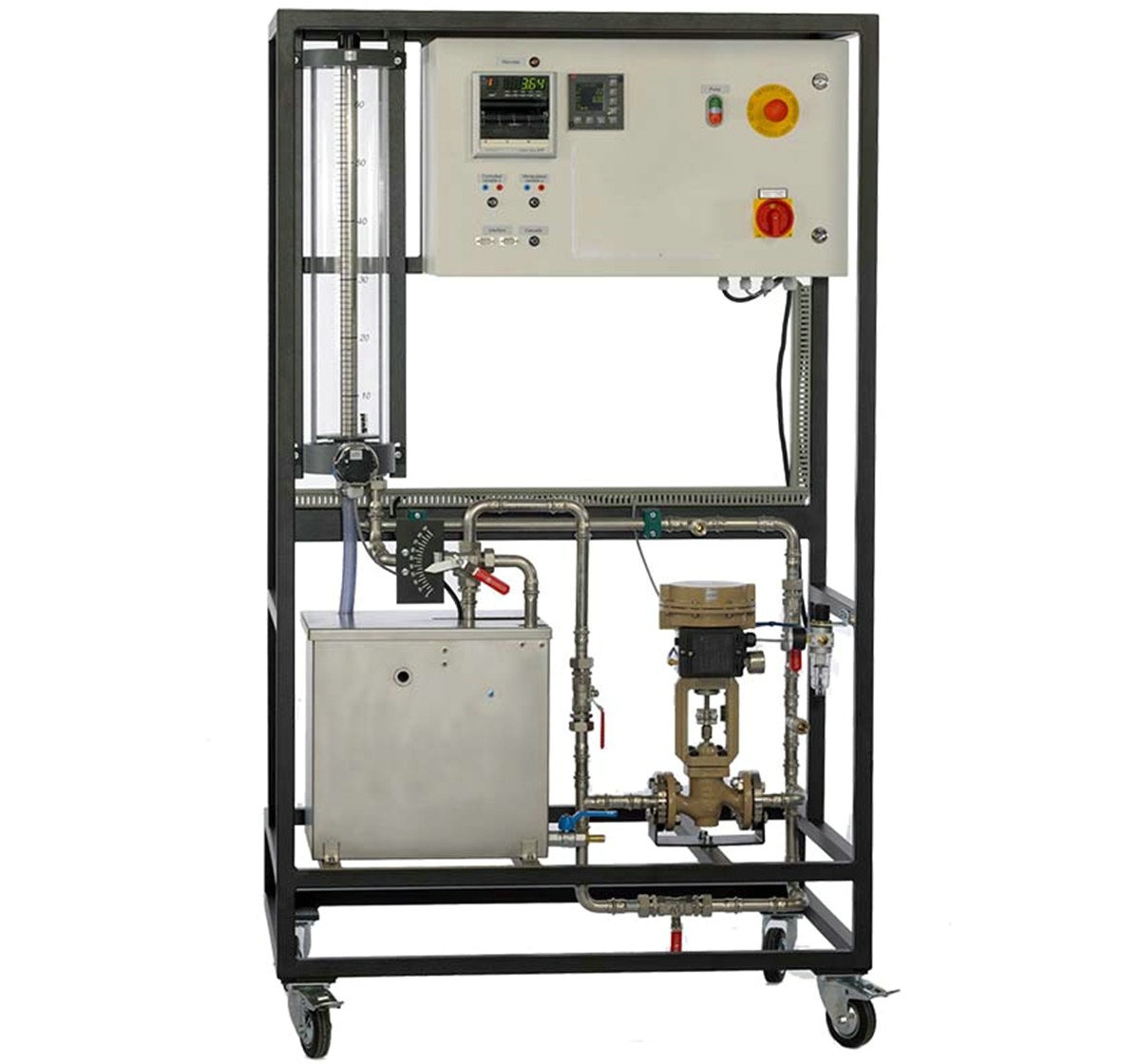

液位控制實驗裝置
(參考圖)
一、設備構成:
1、位式調節
由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號送至控制儀,與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。其設置方法及操作方式調節控制儀使用說明書。
2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、PID調節控制儀、上下水箱等組成。
3、上水箱中的水位由水位傳感器檢測信號,并把信號轉換成4-20 mmA的標準信號,進入PID控制儀,與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置,其中P、I、D參數可以手動設置,也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
4、實驗操作步驟:
把下水箱的水充滿;
接通電源;
啟動水泵,檢查系統不得漏水;
設置給定參數,本設備要小于一米,一般設置0.6米左右(600mm左右);
調節模擬輸出排水量;
調節供水壓力;
等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值,紀錄于事先設計的記錄表格中;
二、技術參數
儲存罐:30L
離心泵功耗:250W、大流量:150L/min、速度:2800min-
壓力傳感器:0...100mbar
控制閥DN20:4,0m³/4-20MA
尺寸和重量
長寬高:1000x700x1750mm
重量:約124Kg
三、系統組成
1、被控對象(不銹鋼4040):
2、動力系統:氣泵1套電壓220V,壓力0.6KG
3、有機玻璃水箱:1套
4、儲水箱:1套
5、液位檢測:擴散硅壓力變送器、電容式壓力變送器和擴散硅差壓變送器
6、調節閥:1套電動控制氣動
7、閥門:若干
8、智能調節儀:2個
9、開關電源:1個漏電保護器:1個控制開關:2個

四、基本實訓項目
1、實訓裝置的結構組成和系統認識
氣動薄膜閥實訓系統認識
氣動薄膜閥實訓裝置硬件組成
氣動薄膜實訓系統軟件介紹
氣動薄膜離心泵的性能參數和特性曲線
氣動薄膜電動調節閥的工作原理及特性認識
氣動薄膜電動調節閥工作原理概述
氣動薄膜調節閥的流量特性測試
氣動薄膜電動調節閥的流量系數
氣動薄膜電動調節閥的主要技術指標
